Use Case: Proyectos de infraestructuras comunes de telecomunicaciones (ICT)

Use Case: Proyectos de infraestructuras comunes de telecomunicaciones (ICT)


Para poder aprovechar las ventajas de la metodología de trabajo Open BIM se ha definido un flujo de trabajo destinado a proyectistas de infraestructuras comunes de telecomunicaciones (ICT). El propósito de este flujo de trabajo es establecer las fases para aprovechar al máximo el trabajo realizado previamente, con el fin de desarrollar los proyectos de la manera más eficiente.

Perfil: Ingeniero de Telecomunicación, Ingeniero Industrial.

Tipo de Proyecto: Edificio de viviendas, adosadas, Edificio de locales/oficinas, Edificio mixto de viviendas y locales/oficinas.

Requerimientos del proyecto: Memoria, pliego de condiciones, planos y presupuesto.


Creación del proyecto

Esta fase es donde se define las características geométricas de la edificación sobre la cual se va a desarrollar el proyecto de telecomunicaciones. Corresponde a la parte de diseño del modelo arquitectónico y normalmente es ejecutada por el arquitecto/ingeniero civil.

Fase 1. Inicio del proyecto

Para poder iniciar el desarrollo, se necesita crear un nuevo proyecto en BIMserver.center o vincular la obra a un proyecto existente.
Este proyecto alojará todos los ficheros con la información de las diferentes disciplinas

Fase 2. Modelo arquitectónico

Una vez designado el proyecto de BIMserver.center, es imprescindible dotarlo de la información geométrica de la edificación a desarrollar. Este modelo arquitectónico va a ser la base sobre la cual desarrollar la infraestructura de telecomunicaciones. Existen diferentes maneras para crear un modelo arquitectónico en BIMserver.center, puede consultarlas aquí.

Desarrollo del proyecto de telecomunicaciones

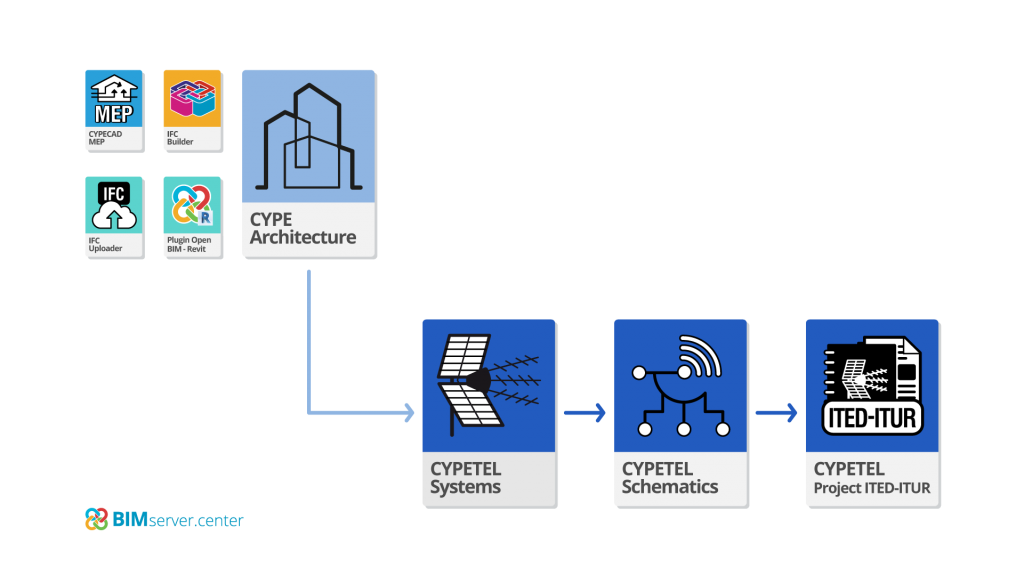

Una vez definidas las características de la edificación sobre la que proyectar la infraestructura de telecomunicaciones, vamos a ver cómo se estructura el flujo de trabajo planteado.

El seguimiento del flujo de trabajo siempre es opcional. Es importante destacar que cada programa funciona de manera independiente por lo que el desarrollo de cada una de las fases no está sujeto al desarrollo de una fase anterior. No obstante, se recomienda seguir el flujo de trabajo ya que, de este modo, se aprovecha los desarrollos realizados en fases anteriores para no solo minimizar el tiempo de realización del proyecto, si no asegurar la integridad de los datos introducidos en cada fase.

Cada uno de los programas implicados puede exportar al proyecto BIM de BIMserver.center los desarrollos realizados para poder utilizarse en el resto de programas que le suceden.

Estas fases son competencia del proyectista de la infraestructura común de telecomunicaciones.

Fase 3. Modelado BIM de la infraestructura de telecomunicaciones

CYPETEL Systems


El programa permite disponer de los elementos de la infraestructura de telecomunicaciones (canalizaciones, registros de toma, registros, recintos y sistema de captación) en la edificación.

Al terminar, exporta los datos de la instalación diseñada en un fichero asociado al IFC generado para su interpretación por el programa CYPETEL Schematics.

Fase 4. Diseño y cálculo de los esquemas de las redes de telecomunicaciones

CYPETEL Schematics

Desde la aplicación se importan los datos de la infraestructura (tipologías de los elementos, cantidad y longitudes) creada en la fase anterior para asistir en el diseño del esquema de infraestructura.

Además del esquema mencionado, el programa permite el diseño de los esquemas de RTV, telecomunicaciones de banda ancha con cable coaxial y con fibra óptica, red de cables de pares. Gracias a su amplia gama de herramientas, también es posible hacer el detalle de los RTR, necesario para la presentación del proyecto de ICT. CYPETEL Schematics asegura, mediante el sistema de comprobaciones, que los esquema cumplan con la normativa. Además, permite asociar los elementos de las redes de cableado a los elementos de infraestructura.

Exporta los datos de la instalación diseñada en un fichero asociado al IFC generado para su interpretación por el programa CYPETEL Project ICT.

Fase 5. Documentos del proyecto de la infraestructura común de telecomunicaciones (ICT)

CYPETEL Project ICT

Este programa es específico para ICT de España. Se comienza por importar los datos de los esquemas de la fase anterior. Con dicha información se rellena, de manera asistida, los datos necesarios para generar los listados necesarios para la presentación del proyecto técnico (memoria, pliego de condiciones, planos y presupuesto).

Finalmente, permite exportar el proyecto técnico en PDF, asociado al IFC generado, al proyecto previamente vinculado, alojado en BIMserver.center.

Fases complementarias

Con el proyecto de telecomunicaciones finalizado, se plantea la posibilidad de avanzar en otras fases del proyecto de construcción. Si se requiere del diseño de redes inalámbricas, se puede emplear el software CYPETEL Wireless. Este software permite situar en el proyecto los puntos de acceso inalámbricos de la edificación, y así realizar estudios de cobertura inalámbrica.

Fase lógica de continuación (Open BIM Systems)

Con el proyecto de telecomunicaciones finalizado, es momento de incluir en el proyecto BIM los elementos de fabricante que se requieren en la instalación. Mediante un Open BIM System, los productos de fabricante se pueden incluir en el proyecto BIM en base a los requerimientos establecidos en el desarrollo del proyecto. El software de fabricante obtiene los correspondientes datos espaciales de la ubicación y los requisitos técnicos de aquellos elementos que su gama de producto pueda cubrir la necesidad. Además, se realizarán los cálculos y comprobaciones pertinentes para escoger el producto que más se adecue.

Descubre otros Use Cases
Use Cases son esquemas que reúnen una serie de pasos y instrucciones; utilizando diferentes recursos y aplicaciones; a través de diferentes niveles de interacción y envolviendo diferentes actores, para lograr un objetivo concreto dentro del ciclo de un proyecto Open BIM.
