Descubra el flujo de trabajo adoptado en «CYPE BIM Experience – LATAM Edition»

Compartir:

Del 14 al 28 de mayo, tuvo lugar el evento «CYPE BIM Experience – LATAM Edition», un ciclo de jornadas online que reunió a 16 expertos en Open BIM de 15 países, con el objetivo de desarrollar en tiempo real un modelo BIM dentro de un proyecto multidisciplinar utilizando la plataforma BIMserver.center. En este artículo vamos a detallar en orden cronológico qué disciplinas y qué software se han utilizado.

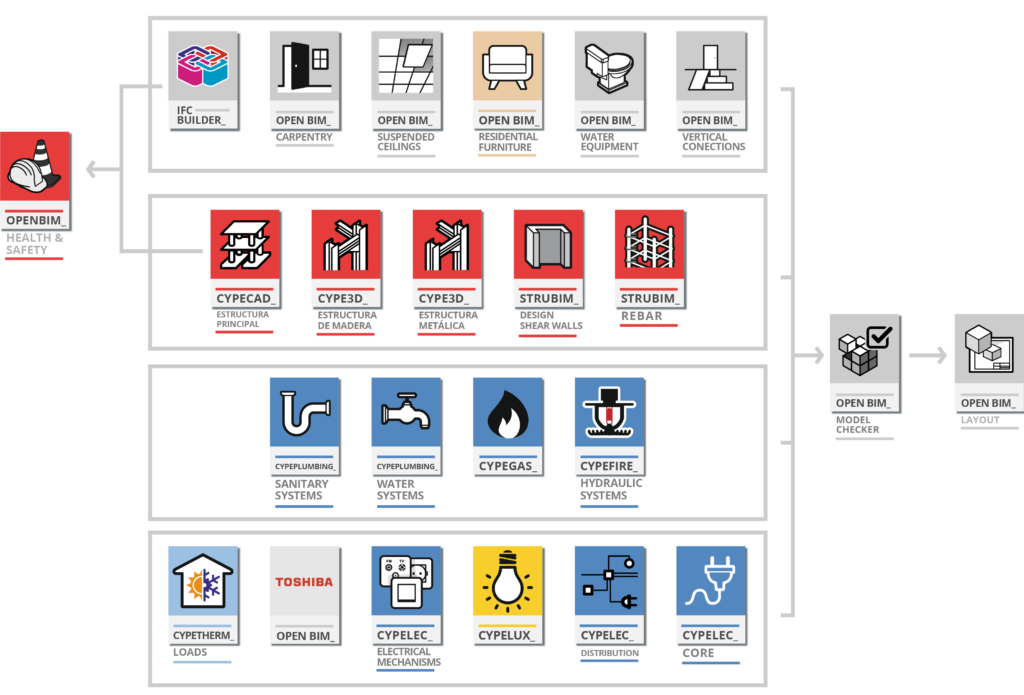

En este artículo vamos a detallar en orden cronológico qué disciplinas y qué software se han utilizado durante el CYPE BIM Experience - LATAM Edition

Sesión 1 – Acto de apertura y creación del proyecto en BIMserver.center

El acto de apertura del ciclo estuvo a cargo del Ing. Carlos Fernández, Director Técnico de CYPE; de Armando Riquelme (España) y de Afonso Solak (Brasil), quienes presentaron los conceptos principales relacionados con el flujo de trabajo en Open BIM y los recursos y herramientas más destacados de la plataforma BIMserver.center. A continuación, se creó el proyecto «CYPE BIM Experience – LATAM Edition» en BIMserver.center, que se puso a disposición de todos los participantes del evento para solicitar su participación como miembros invitados.

Si no has podido participar en la primera sesión y deseas tener acceso a este proyecto, puedes acceder utilizando estos enlaces:

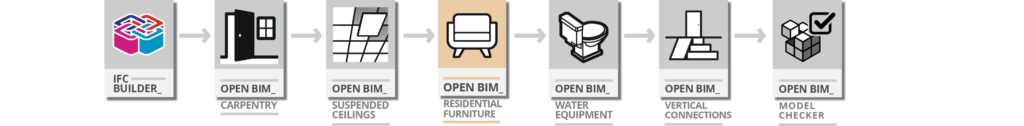

Sesión 2 – Desarrollo del modelo arquitectónico en IFC

La segunda sesión estuvo dedicada al desarrollo del modelo arquitectónico. En este caso, cuatro profesionales fueron los responsables de desarrollar diferentes elementos del modelo arquitectónico utilizando seis herramientas..

Eduardo Mediavilla, Ingeniero Civil, trabajando desde Ecuador, desarrolló el modelo arquitectónico inicial, utilizando la herramienta IFC Builder para este propósito. El modelo arquitectónico de Eduardo fue el primer archivo IFC que se cargó a la carpeta en nube de BIMserver.center. Luego, Hugo Agudo, en representación de Chile, complementó el modelo desarrollado por Eduardo agregando las carpinterías con Open BIM Carpentry y los falsos techos suspendidos con Open BIM Suspended Ceilings.

El replanteo del mobiliario residencial fue tarea de la arquitecta Ana Carola Burgos, quien lo hizo directamente desde Costa Rica. El mobiliario residencial se introdujo con Open BIM Residential Furniture y los equipos sanitarios con Open BIM Water Equipment.

Los últimos elementos añadidos al proyecto arquitectónico fueron las escaleras y el ascensor. El responsable de esta actividad fue Luis Alejandro Domínguez que, desde Perú y utilizando la herramienta Open BIM Vertical Connections, hizo la incorporación.

Al final de la presentación, el Ing. Afonso Solak (Brasil) sincronizó cada una de las disciplinas desarrolladas para que todas las tareas realizadas pudieran visualizarse en un modelo ya consolidado. La herramienta utilizada fue Open BIM Model Checker.

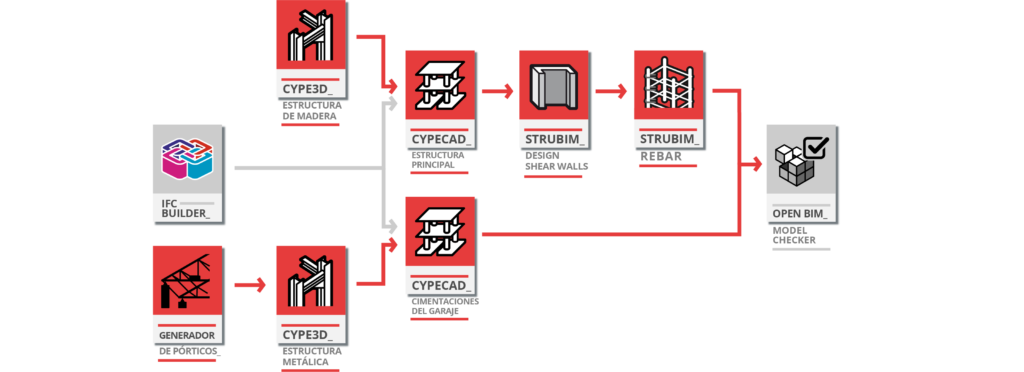

Sesión 3 – Diseño e integración BIM de estructuras de concreto, acero y madera

La tercera sesión se dedicó al cálculo y a la integración BIM de las diferentes estructuras que componen el proyecto. En este caso, cuatro profesionales, utilizando seis herramientas, fueron los encargados del desarrollo de las disciplinas relacionadas con estructuras.

La estructura principal de concreto armado fue desarrollada desde Guatemala por el Ingeniero Civil Gonzalo Arriaga, quien basándose en el modelo arquitectónico desarrollado en sesiones anteriores crea el proyecto en CYPECAD. Teniendo en cuenta la necesidad de incluir muros de cortante para aumentar la rigidez de la estructura frente a los esfuerzo de sismo, el Ing. Gonzalo Arriaga caracterizó los elementos tipo «muro» situados en la zona del núcleo de escaleras/ascensores como «muros de cortante». Esto permitió a otro miembro del equipo realizar este cálculo en una etapa posterior utilizando StruBIM Design Shear Walls, gracias a la conexión de CYPECAD con BIMserver.center.

Directamente desde Colombia, el Ingeniero Civil Ariel Leal desarrolló la estructura de madera de la pérgola que se encuentra en la zona de ocio en la cubierta del edificio. En este caso, la herramienta utilizada fue CYPE 3D y la estructura de madera se integró en la estructura de concreto mediante la función «Estructuras 3D integradas», que permite establecer una conexión entre los dos programas. El Ing. Ariel fue responsable de exportar las dos estructuras a BIMserver.center.

El Ingeniero Civil Carlos Saavedra, desde los Estados Unidos, fue el responsable de desarrollar la estructura del edificio del garaje, ubicado al lado del edificio principal, en la misma parcela del proyecto. Carlos utilizó la información del modelo arquitectónico desarrollado previamente para colocar con mayor precisión el edificio del garaje en el terreno. Su flujo de trabajo consistía en generar una serie de pórticos y fuerzas de viento con la herramienta Generador de Pórticos; a continuación,  introducir los pórticos generados en CYPE 3D; finalizar el desarrollo de la superestructura y utilizar la opción «Estructuras 3D integradas» para conectar la estructura de CYPE 3D en CYPECAD, donde calculó las cimentaciones. Desde CYPECAD pudo exportar el archivo IFC que contenía la estructura del garaje a BIMserver.center.

Considerando todos los aspectos sísmicos de la región, el Ing. Eduardo Mediavilla (Ecuador) fue responsable de dimensionar y detallar los muros de cortante. En este caso, Eduardo se conectó al proyecto utilizando la herramienta StruBIM Design Shear Walls, que fue capaz de interpretar e importar la información definida en la estructura de concreto por el Ing. Gonzalo Arriaga anteriormente. Una vez completado el análisis, el Ing. Eduardo procedió a detallar las armaduras, una actividad que se llevó a cabo a través de StruBIM Rebar. Ambos modelos se exportaron a BIMserver.center para completar el proyecto.

Al final de la sesión, el Ingeniero Civil Afonso Solak (Brasil) volvió a sincronizar todos los IFCs, para que todas las tareas realizadas hasta ahora pudieran verse de manera consolidada a través del Open BIM Model Checker.

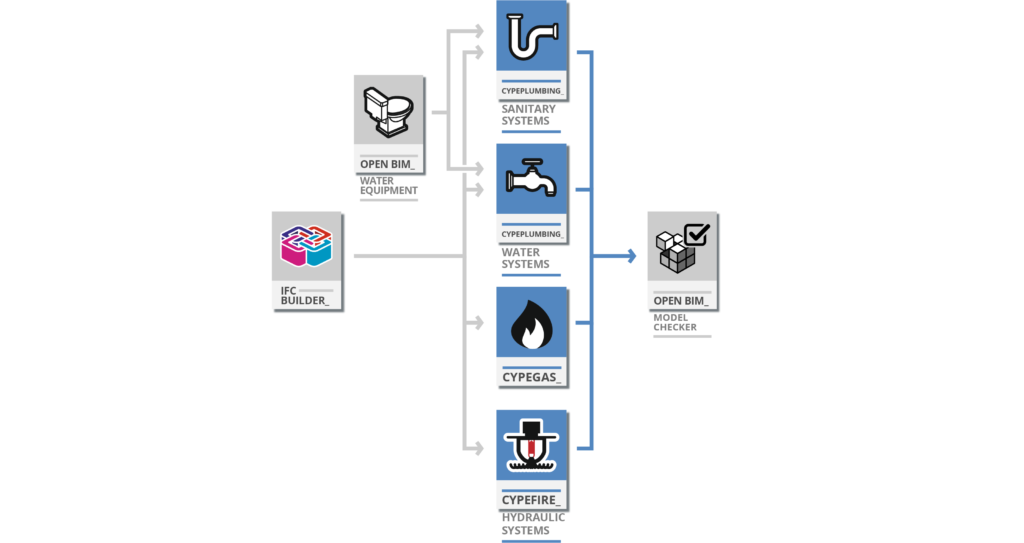

Sesión 4 – Diseño e integración BIM de las instalaciones hidráulicas y de suministro de gas

La cuarta sesión se dedicó al cálculo e integración BIM de las instalaciones de fontanería, saneamiento, de protección contra incendios y de suministro de gas. En este caso, cuatro profesionales, utilizando cuatro herramientas, fueron responsables del desarrollo de estos proyectos.

Con base en el modelo arquitectónico desarrollado en IFC Builder y en los equipos sanitarios introducidos con Open BIM Water Equipment en sesiones anteriores, el ingeniero civil Carlos Saavedra (Estados Unidos) desarrolló las instalaciones de saneamiento utilizando CYPEPLUMBING Sanitary Systems.

Luego, siguiendo la misma lógica importando datos de IFC Builder y Open BIM Water Equipment, el arquitecto Javier Turcios (Honduras) desarrolló el proyecto de suministro de agua fría y las instalaciones de agua caliente sanitaria mediante el uso de CYPEPLUMBING Water Systems.

El modelo desarrollado en IFC Builder fue especialmente útil para el Arquitecto Ariel Fail (Bolivia) en el desarrollo del proyecto de suministro de gas utilizando CYPEGAS; también le resultó útil al Arquitecto José Luis Rodríguez Antúnez (Panamá) en el desarrollo de las instalaciones de protección contra incendios a través de rociadores, utilizando CYPEFIRE Hydraulic Systems para esta tarea.

Al final de la presentación, cada profesional se encargó de exportar sus resultados a BIMserver.center. Siguiendo el procedimiento adoptado en las demás sesiones, el ingeniero civil Afonso Solak (Brasil) volvió a sincronizar los IFCs, de modo que todas las tareas realizadas hasta el momento pudieran verse de forma consolidada a través del Open BIM Model Checker.

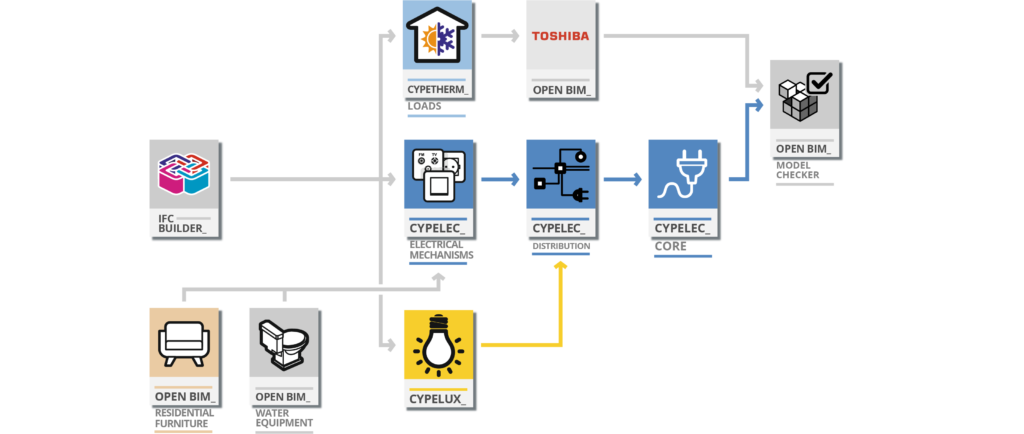

Sesión 5 – Cálculo de cargas térmicas, diseño de instalaciones de aire acondicionado y electricidad

La quinta sesión fue la más larga de todas. En este caso  se crearon dos grupos de trabajo diferentes. En el primero de ellos, desarrollamos el cálculo de cargas térmicas e instalaciones de HVAC (1 profesional y 2 herramientas) y, en el segundo, las instalaciones eléctricas y de iluminación (3 profesionales y 4 herramientas).

Cargas térmicas e instalaciones de HVAC

El arquitecto Javier Turcios (Honduras) fue el responsable del desarrollo de estas disciplinas. Basándose en el modelo arquitectónico desarrollado en IFC Builder en las secciones anteriores, Javier utilizó CYPETHERM LOADS, donde se definieron los elementos constructivos y los recintos para calcular las cargas térmicas del edificio según el Método de Series Temporales Radiantes (RTSM) propuesto por ASHRAE.

Los resultados del cálculo de las cargas térmicas se exportaron a BIMserver.center a través del IFC generado por CYPETHERM LOADS, así como otros documentos y dos representaciones tridimensionales en GLTF del modelo, una para los elementos constructivos y, la otra, más detallada, representando las diferentes capas de los mismos.

A partir de las cargas de CYPETHERM LOADS, Javier pudo calcular fácilmente la instalación de HVAC. En este caso, dada la tipología del edificio optó por un sistema multisplit de TOSHIBA, utilizando para su cálculo el Open BIM TOSHIBA, una herramienta gratuita para la modelación y el cálculo de sistemas HVAC de la marca. Open BIM TOSHIBA pertenece a la última línea de productos de CYPE, los Open BIM Systems.

Estudio de las instalaciones de iluminación y eléctricas

Trabajando nuevamente en el modelo desarrollado en IFC Builder y teniendo en cuenta la disposición del mobiliario desarrollado en Open BIM Residential Furniture y los equipos sanitarios introducidos con Open BIM Water Equipment, Luis Alejandro Domínguez (Perú) realizó el replanteo de los enchufes, interruptores y otros mecanismos eléctricos del proyecto a través de Open BIM Electrical Mechanisms.

A partir de los elementos introducidos por Luis Alejandro, Hugo Agudo (Chile) consiguió continuar el proyecto realizando la implementación 3D de la distribución de circuitos eléctricos utilizando CYPELEC Distribution.

Isaac Hernández Rodríguez, directamente desde México, desarrolló el cálculo luminotécnico importando el modelo arquitectónico generado en IFC Builder. A través de los análisis realizados en CYPELUX, Isaac ha podido calcular diferentes parámetros de iluminación normal y de emergencia.

Para terminar el flujo de trabajo del grupo de electricidad, Hugo Agudo (Chile) actualizó su modelo e importó la información de los demás proyectos en CYPELEC CORE, donde ha sido capaz de generar automáticamente los diagramas unifilares de la instalación y realizar el cálculo de baja tensión.

Para concluir la sesión, siguiendo el procedimiento adoptado en las otras sesiones, el ingeniero civil Afonso Solak (Brasil) volvió a sincronizar todos los IFCs, de modo que todas las tareas realizadas hasta el momento pudieran verse de forma consolidada a través de Open BIM Model Checker.

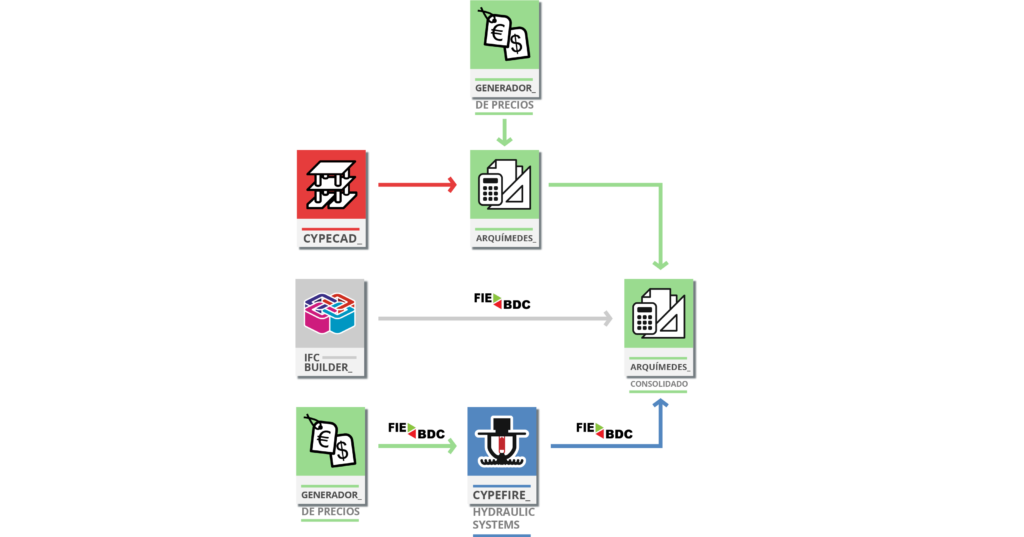

Sesión 6 – Mediciones y presupuestos de los modelos BIM

La sexta sesión se dedicó exclusivamente a uno de los puntos más importantes del proyecto: ¡el coste!

A diferencia de las otras sesiones, el objetivo aquí no fue el de presupuestar el 100% del modelo BIM (que se puede hacer), sino que se hizo hincapié en las diversas formas en las que se puede realizar el presupuesto del modelo. Es aquí donde pudimos corroborar que la combinación de formato BC3 con el formato IFC supone una estrategia 100% Open BIM.

Entre las numerosas formas de presupuestar un edificio, se seleccionaron tres, considerando tres niveles de automatización del proceso, que fueron consolidados en un presupuesto final:

Presupuesto automático a través de la conexión CYPECAD-Arquímedes

La estructura de hormigón previamente calculada en CYPECAD ha sido presupuestada automáticamente utilizando la herramienta «Mediciones y Presupuestos» que se habilita una vez que el programa realiza los cálculos de la estructura. Utilizando esta herramienta, el arquitecto Sérgio de León (Guatemala) obtuvo fácilmente los costes detallados de la estructura gracias a la conexión que existe entre CYPECAD y Arquímedes, alimentada por las unidades de obra de Generador de precios.

Mediciones automática de IFC Builder y partidas de Arquímedes

Para realizar el presupuesto del modelo de arquitectura realizado en IFC Builder, el arquitecto Ariel Fail (Bolivia) eligió ejemplificar otro flujo de trabajo para el presupuesto. En este caso, Ariel comenzó su tarea exportando un archivo BC3 con la medición del modelo arquitectónico IFC. Las mediciones del BC3 fueron importadas a Arquímedes y, a partir de un banco de precios previamente creado, Ariel pudo asociar las partidas con la cantidad del modelo BIM.

Solapa «presupuesto», en CYPEFIRE Hydraulic Systems

Para ejemplificar una tercera forma de presupuestar a partir de los modelos BIM, Carlos Saavedra (Estados Unidos) utilizó la nueva pestaña «presupuestos» de CYPEFIRE Hydraulic Systems, una herramienta nueva, publicada en la actualización de 2020.e de CYPE 2020. En este caso, Carlos ha podido desarrollar el 100% del presupuesto de la instalación de los rociadores a partir de las cantidades del modelo IFC y de las partidas del BC3 que han sido importadas al programa.

Consolidación del presupuesto

Aunque la duración de la presentación sólo permitía tres maneras de realizar el presupuesto, era esencial demostrar cómo se realizaría la consolidación de los presupuestos de las tres disciplinas anteriores en un único presupuesto final. José Luis Rodríguez Antúnez (Panamá) se encargó de recibir los archivos anteriores y de unificarlos a través del Consolidador de Presupuestos de Arquímedes.

Sesión 7 – Consolidación del proyecto, detección de colisiones y extracción de planos

Con todos los modelos desarrollados, en la Sesión 7 llegó el momento de consolidar el proyecto y pensar en el proyecto de seguridad y salud. Para esta fase final, tres profesionales trabajaron usando tres herramientas.

El Ingeniero Civil Rigoberto Medina (República Dominicana) inició la presentación importando los modelos previamente realizados en IFC Builder (Arquitectura) y CYPECAD (Estructuras), que fueron la base del proyecto de seguridad y salud desarrollado en Open BIM Health and Safety.

Con el fin de consolidar el proyecto y buscar interferencias entre los diferentes modelos, el Ingeniero Civil Afonso Solak (Brasil) importó todos los archivos IFC previamente realizados en el Open BIM Model Checker, desde donde efectuó los análisis de “clash detection” y exportó las incidencias a BIMserver.center, que son comunicadas a los colegas del grupo de trabajo para que realicen los cambios necesarios.

Después de la fase de consolidación, Eduardo Mediavilla (Ecuador) importó los archivos IFC del proyecto en Open BIM Layout, desde donde es posible definir las vistas del proyecto y así extraer secciones, alzados y planos de planta. A estas vistas del proyecto se podrían añadir otros elementos gráficos, como cuotas y anotaciones, para que los planes se puedan finalizar y exportar a BIMserver.center, para completar el resto de la documentación del proyecto.

mm
Compartir:
mm

Afonso Solak

Afonso Solak es Doctorando en Ingeniería Civil, entusiasta del mundo BIM y en su tiempo libre se dedica a explorar destinos "fuera de la ruta convencional" con una mochila en la espalda y una cámara en las manos.
