Lanzamiento oficial del software Open BIM TVITEC para el modelado BIM de soluciones de vidrio de alto rendimiento

Compartir:

BIMserver.center organiza una jornada online para mostrar cómo realizar el modelado BIM de soluciones de vidrio de alto rendimiento para la edificación con las soluciones y productos de TVITEC System Glass

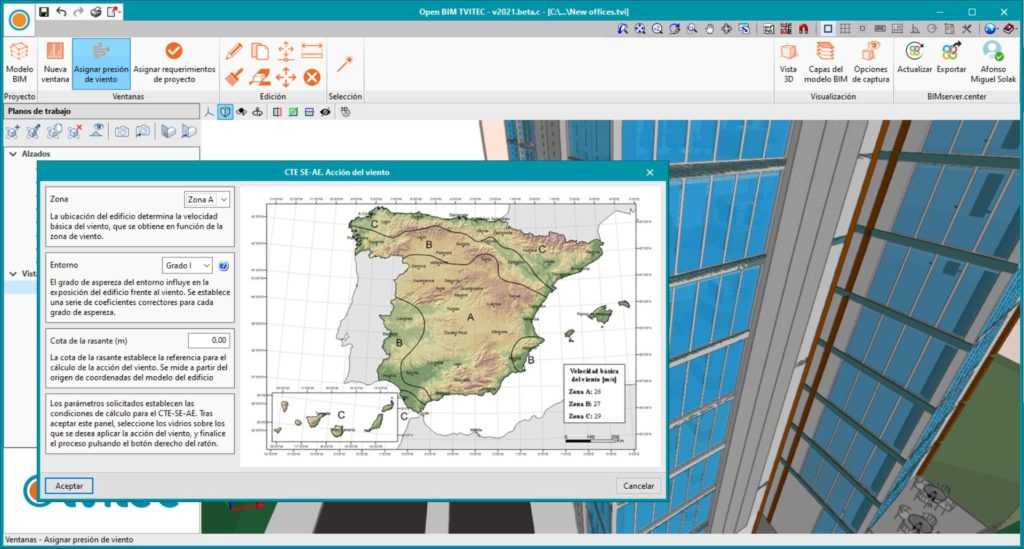

BIMserver.center ha organizado un evento online del lanzamiento oficial del programa Open BIM TVITEC, un software desarrollado para el modelado BIM de soluciones de vidrio de alto rendimiento para la edificación de TVITEC System Glass. La jornada, que es gratuita previo registro en esta web, mostrará cómo la herramienta calcula el espesor de cada panel de vidrio según sus dimensiones, dureza y la carga de viento que debe soportar, al tiempo que comprueba que el modelo BIM respeta los criterios normativos y técnicos obligatorios.

Miguel Socorro, director de Integración BIM de CYPE, ha presentado el lanzamiento oficial de esta herramienta de última generación y ha explicado cómo utilizarla paso a paso. En la presentación, partió de un modelo BIM con la geometría del edificio y añadió la información relacionada con la carpintería para la definición de los vidrios.

Selección de cada panel de vidrio en base a sus dimensiones, dureza y a la carga de viento que debe soportar

En este punto, Open BIM TVITEC tiene en cuenta diferentes elementos como son la propia carpintería o el tipo de vidrio (simple, doble o triple), facilitando la selección de los que son compatibles con los criterios arquitectónicos correspondientes. Además, la herramienta comprueba que el modelo BIM respeta los criterios mecánicos, térmicos y lumínicos para cumplir con las exigencias del proyecto por medio del envío de una serie de avisos automáticos.

En caso de ser necesario, el técnico también puede editar manualmente los vidrios del edificio al definir las características y comprobaciones a realizar, permitiendo a su vez la disposición en el espacio. A la hora de generar resultados y documentación, Open BIM TVITEC  crea un informe de cálculos y comprobaciones, así como la medición en formato bc3.

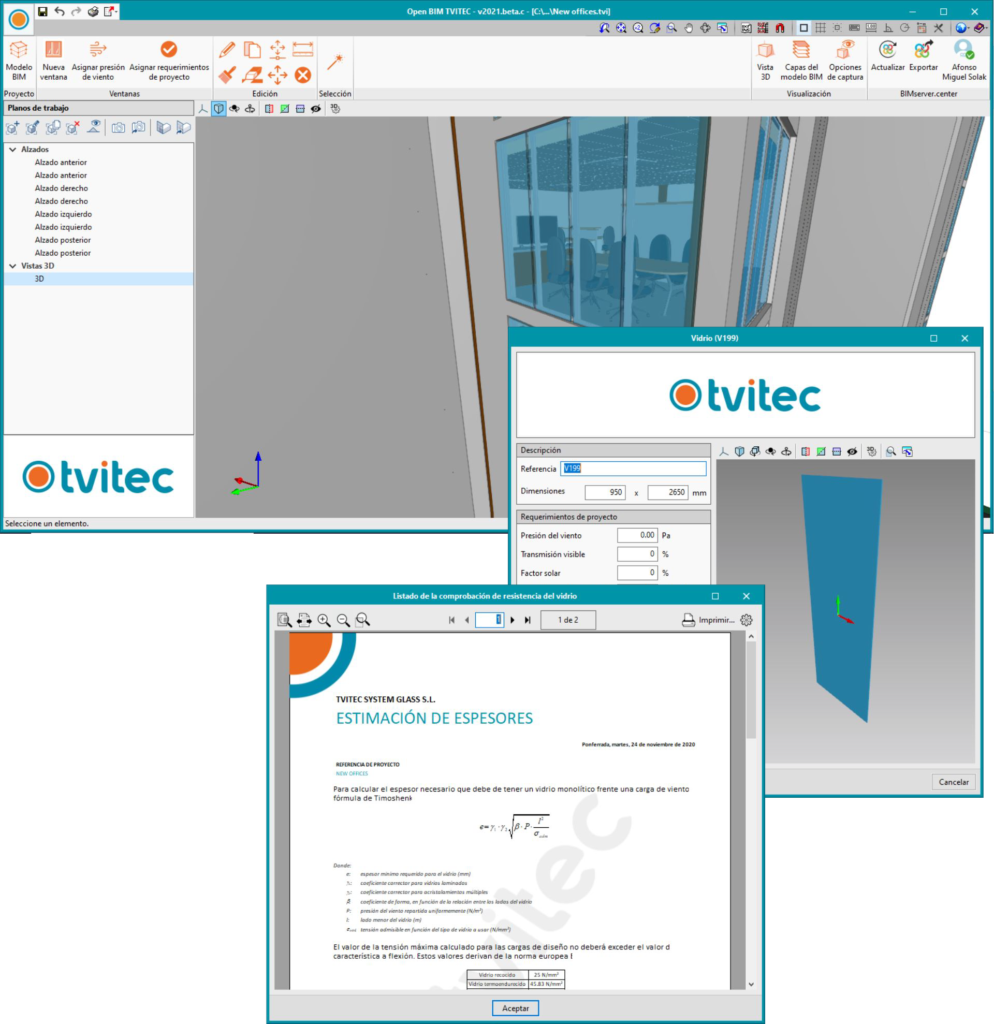

Informe de cálculos y comprobaciones

Gracias a la tecnología BIM y a la plataforma BIMserver.center, Open BIM TVITEC posibilita visualizar el modelo del proyecto tanto en 2D como en 3D, así como en Realidad Aumentada y Realidad Virtual, lo que posibilita identificar errores y corregirlos de una forma más rápida, ahorrando tiempo a los proyectistas.
