CYPE Connect Steel, 钢结构复杂节点的有限元分析新应用程序

CYPE Connect Steel, 钢结构复杂节点的有限元分析新应用程序

CYPE Connect Steel 这款新应用程序将允许根据西班牙 EAE 规范和欧洲规范对型材、板材、螺钉、焊条和锚具进行检查,该法规将在未来的更新中逐渐扩展。

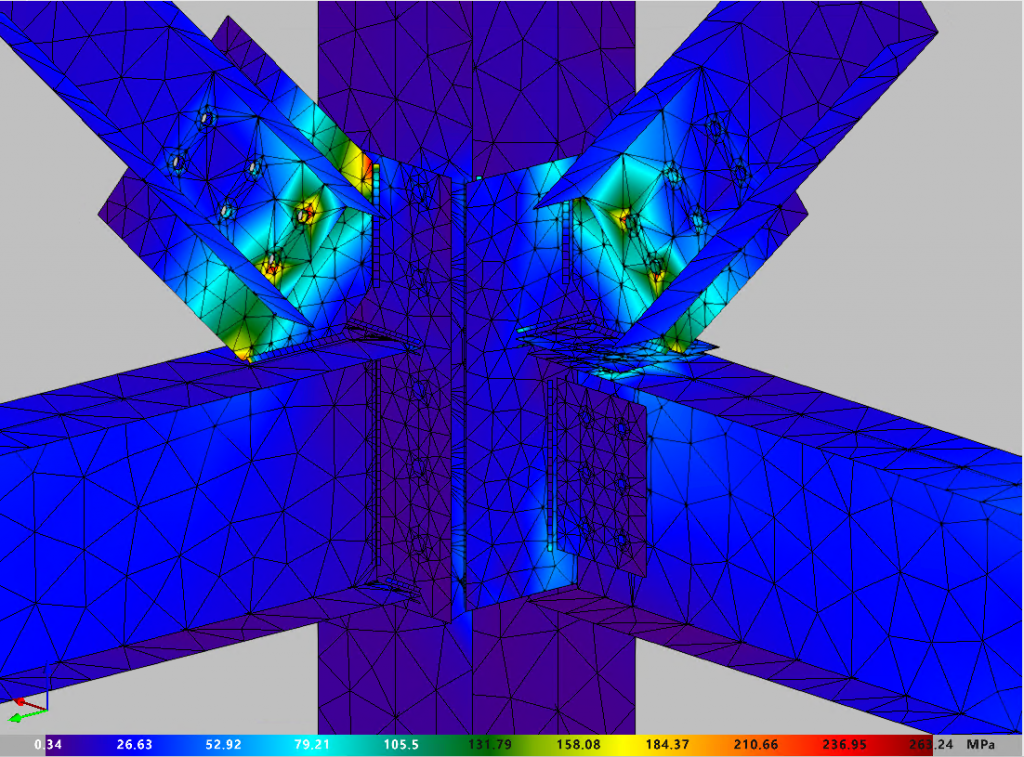

通过 OpenSees 计算引擎,技术人员将能够进行线性和非线性分析。

受益于 BIMserver.center 的 BIM 技术,该解决方案在设计阶段,通过考虑建筑设计和分析模型以及应力计算,还有在钢铁厂的分解阶段,提供了一个很好的双向互动。

CYPE 最近宣布推出 Cype Connect Steel,这是一款用于设计钢结构节点和进行其有限元计算的新解决方案。此外,Cype Connect Steel还将使用 OpenSees 计算引擎对具有线性和非线性行为的节点进行分析,使该应用程序成为 Open BIM 工作流中的优秀解决方案。

新工具将包括一个(通过连续步骤工作的)节点建模系统,应用程序可以记录建模节点所需的步骤,并在将来可以在包含同样步骤的其他节点上进行复制。这个新系统为项目带来了极大的灵活性和生产力。

型材与检查

CYPE Connect Steel 的推出以及该模块在 StruBIM Steel 软件中的融入,将使技术人员在计算中更进一步,允许他们对常见型材的连接进行计算、检查和生成分解图以及检查列表。

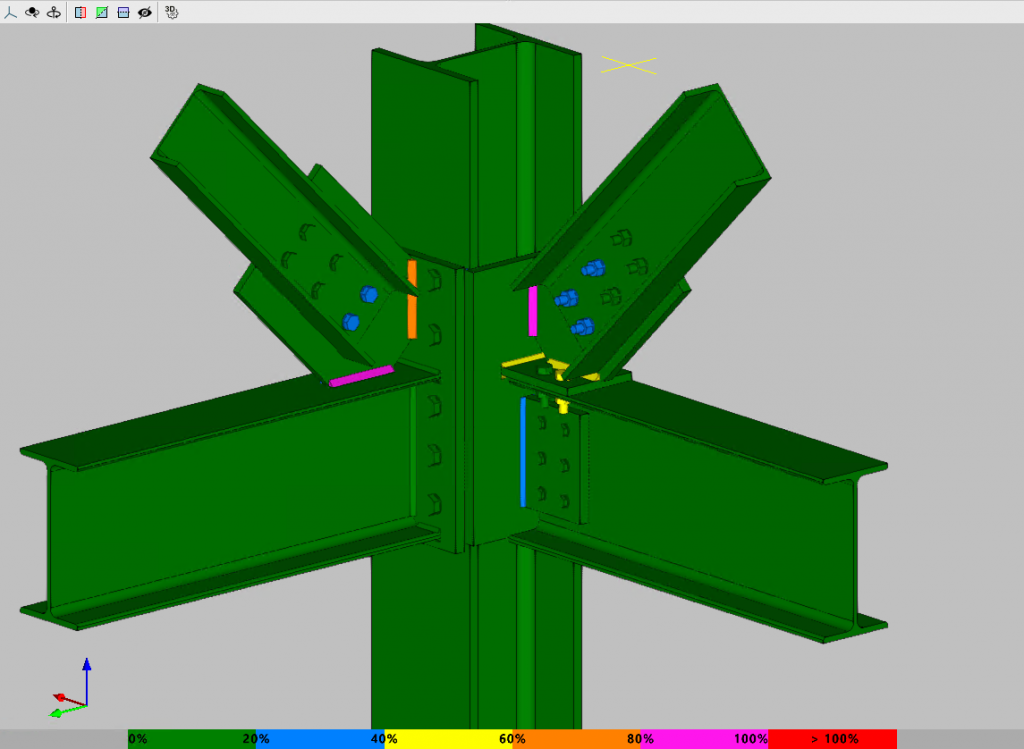

关于检查,该程序的第一个版本将包括西班牙钢结构规范(EAE)和欧洲规范3,因此用户可以使用其结构模型中获得的应力自动检查接头。在接下来的更新中,将会逐渐添加新的钢铁结构规范,如美国、葡萄牙、意大利、巴西或墨西哥规范等。

Open BIM 工作流中的集成及与制造模型的连接

与其他 CYPE 钢结构解决方案同样,CYPE Connect Steel 将通过 BIMserver.center 平台在 Open BIM 工作流程中运行。在不同工作流程的可能性中,有两种脱颖而出:

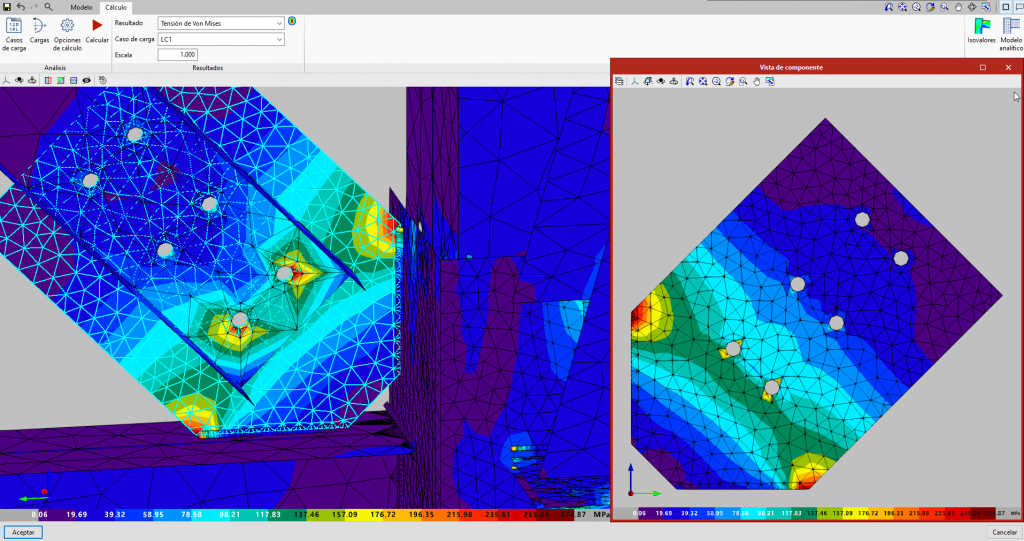

  1. 在项目设计阶段:CYPE Connect Steel 将作为一个独立的工具,通过 IFC 标准与平台上的其他应用连接(CYPECAD、CYPE 3D、StruBIM Uploader、IFC Uploader)。通过从程序中导入的 BIM 结构模型,获取其构件上作用的应力或通过手动输入应力,用户可以创建一个详细的节点模型,然后对其进行有限元分析,这样便可以检查计算结果是否符合程序中包含的各种规范。
  2. 在制造阶段:CYPE Connect Steel 也将集成到 “StruBIM Steel” 制造软件中。通过该选项,钢结构制造商将能够轻松地对模型中的节点进行详细描述和分析,并且创建部件、标记构件以及生成 DSTV 和 STEP 格式的制造文件。

通过将该工具集成到 BIMserver.center 中,钢结构设计师与制造商将拥有一个完整的钢结构软件生态系统,其突出优势是它整合了项目的所有阶段,从而不会丢失信息或需要重复地输入信息,这包括结构中所有构件的设计、分析、验证、可视化与制造。

其他钢结构设计软件的用户可能也会对 CYPE Connect Steel 的发布感兴趣,尤其是对于那些不包括节点建模或节点计算的软件。在这种情况下,设计师可以使用 IFC Uploader、Strubim Uploader 或 Open BIM for Revit 插件将 IFC 格式的结构模型添加到项目中,然后对连接点进行描述和计算。

可与 CYPE Connect Steel 结合使用的贯穿各领域的应用

除了上述特定工具外,通过 BIMserver.center 平台实现的模型同步,CYPE Connect Steel 的用户还可以享受 BIMserver.center 平台上其他有趣工具带来的优势。

无论是独立版本还是 StruBIM Steel 集成版本,在软件中建模的节点设计都可以通过 Open BIM Layout 应用程序呈现到项目图纸上。

当前流行的另一种有趣的方案呈现方式是通过增强现实和虚拟现实模型。由于和 BIMserver.center 建立了连接,钢结构设计师、制造商或安装人员将能够通过这些技术以真实比例在原地查看节点的细节,并与项目团队直接连接。我们再次看到,信息能够不必重复输入地从项目的一个阶段传递到下一个阶段。

另一个例子是将详细的结构模型集成到项目中,这可以通过工具中的“导出”和“更新”按钮来实现。通过使用"Open BIM Model Checker" 软件对"Clash detection"(碰撞检测)进行分析,可以更有效地进行项目合并,该检查器可以对 CYPE Connect Steel 的模型进行分析。

不断发展的结构解决方案

据 CYPE 公司介绍,在未来几个月内,将会继续努力改进其结构解决方案的功能,为用户提供可提高工作效率和竞争力所需的工具。在这方面,软件开发人员已经开始在 CYPECAD 和 CYPE 3D 程序中载入 CYPE Connect Steel 模块。

通过这种方式,CYPE 允许将 StruBIM Steel 中可用的复杂连接(钢构件之间的连接)的计算范围扩大到其他类型的连接,如钢-混凝土连接和钢-木连接。
