CYPE Architecture: boas práticas de modelagem arquitetônica para simulações térmicas e acústicas

Share this:

Se seu objetivo é utilizar o modelo do edifício que você criou no CYPE Architecture para realizar cálculos térmicos e acústicos em programas como CYPETHERM ou AcouBAT by CYPE, recomendamos que você siga os seguintes passos para otimizar o processo:

É importante lembrar que os programas de análise térmica e acústica funcionam com modelos analíticos. O modelo analítico tem uma estrutura que funciona através de recintos, superfícies, bordas e juntas, assim como as adjacências entre as superfícies ou pertencentes a recintos, enquanto o modelo arquitetônico trabalha com elementos construtivos, tais como paredes, pisos, telhados, etc.

Para preparar nosso edifício para os programas de estudo térmico e acústico e para transformar nosso modelo geométrico em um modelo analítico, é necessário utilizar o programa Open BIM Analytical Model.

Modelo arquitetônico
Modelo analítico

Para que o Open BIM Analytical Model possa interpretar corretamente um modelo arquitetônico desenvolvido no CYPE Architecture, deveremos garantir que os seguintes pontos sejam cumpridos:

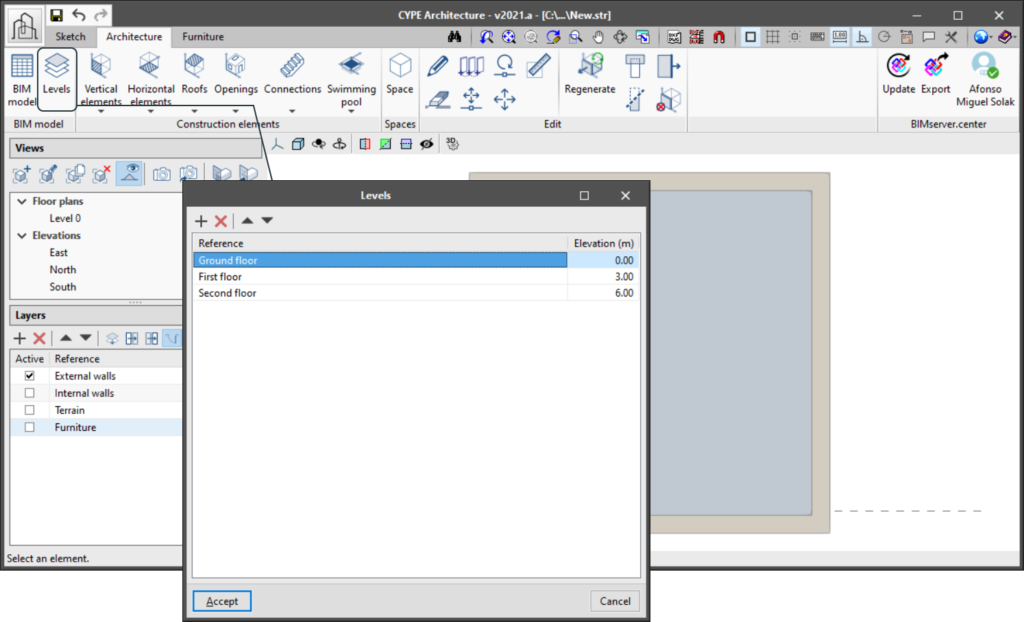

Criar niveis

Los niveles nos permiten identificar las principales alturas de nuestro edificio, por lo general correspondientes a los planos de planta. Para que la lectura de nuestro modelo se realice de manera correcta desde Open BIM Analytical Model, deberemos asegurarnos que hemos creado todos los niveles.

Os níveis nos permitem identificar as principais alturas de nosso edifício, geralmente correspondentes aos andares da edificação. Para que nosso modelo seja lido corretamente no Open BIM Analytical Model, devemos nos assegurar de que criamos todos os níveis.

Criar espaços

Os espaços são fundamentais tanto para a definição de nosso modelo geométrico (por exemplo, para obter tabelas de medição) quanto para a geração de nosso modelo analítico.

Para a leitura correta do seu edifício pelo Open BIM Analytical Model, você deve confirmar que criou espaços e que, além disso, atendam às seguintes condições:

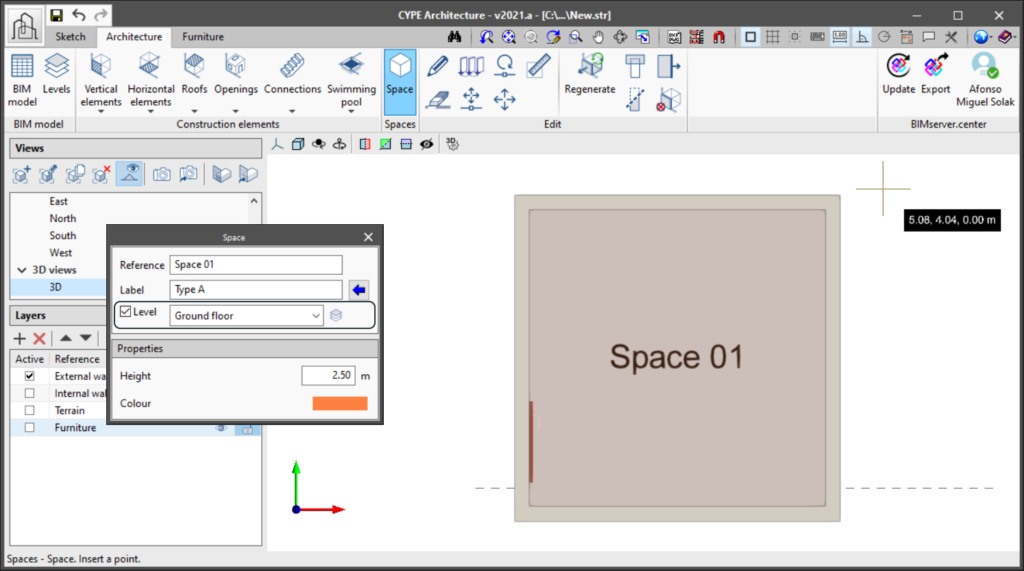

Estarem associados aos níveis (Levels)

Todos os espaços devem ter um nível associado ou não serão lidos pelo Open BIM Analytical Model.

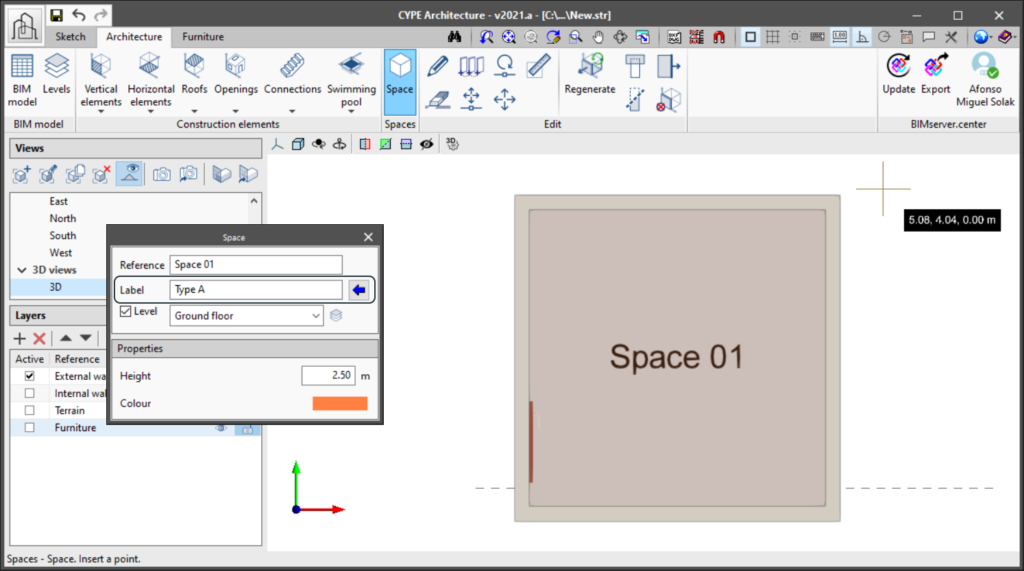

Possuirem etiquetas (Labels)

As etiquetas nos permitem agrupar os espaços de acordo com uma tipologia específica. Para uma leitura correta do modelo, os espaços devem ter uma etiqueta atribuída a eles.

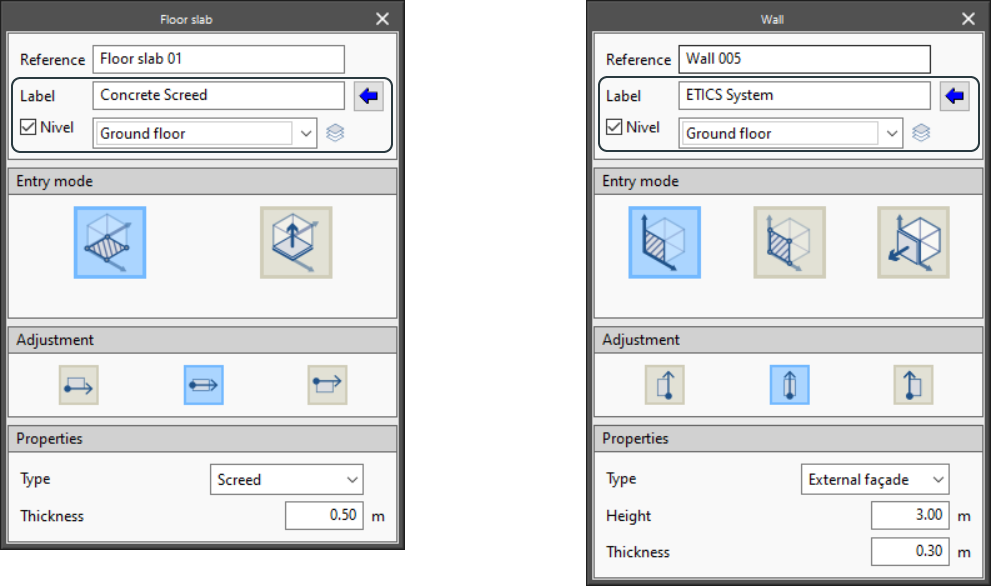

Importante: Todos os elementos inseridos na aba “Arquitetura” devem ter um nível associado e uma etiqueta atribuída a eles. Use a flecha azul para acessar a lista de etiquetas criadas anteriormente!

Da mesma forma, o resto dos elementos arquitetônicos (fachadas, divisórias, lajes, etc.) também devem ser associados a um determinado nível, não só para que possam ser interpretados por programas de estudo térmico e acústico, mas também pelo resto dos programas disponíveis no BIMserver.center.

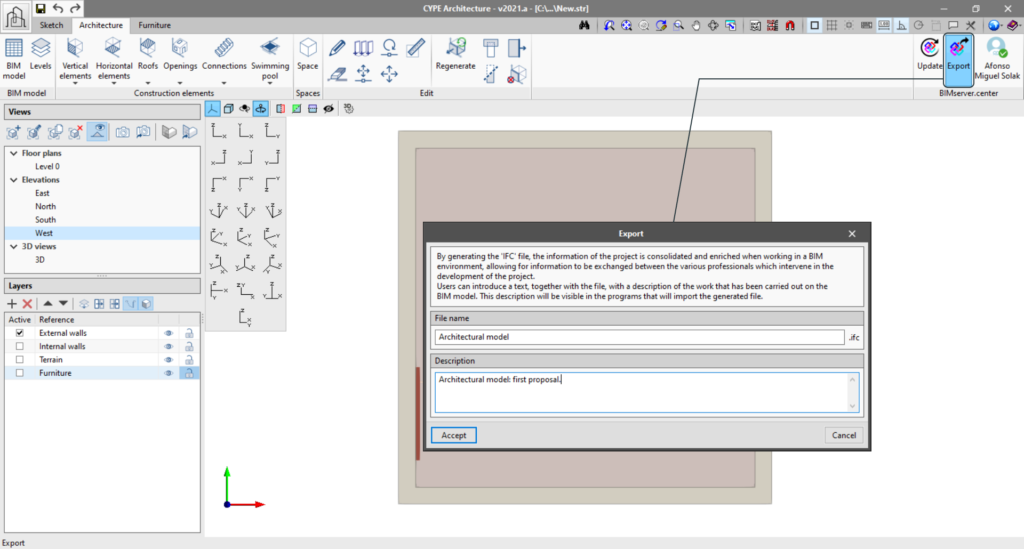

Exportação ao BIMserver.center

Se confirmamos todos os pontos acima, só nos resta exportar o projeto para a plataforma BIMserver.center, abrir o programa Open BIM Analytical Model e vincular o trabalho ao projeto recém exportado! Com um simples clique, Open BIM Analytical Model gerará o modelo analítico que pode ser enviado ao CYPETHERM ou AcouBAT by CYPE.

Ler mais: Open BIM Analytical Model: O papel desta ferramenta em simulações acústicas e energéticas
